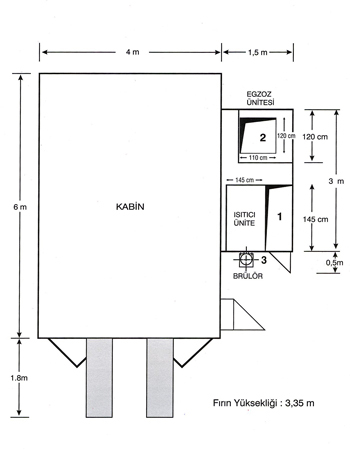

YTK 6000 Kazı ve yerleşim planları
Hava kanalı boyutları
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250
YTK 6600 Kazı ve yerleşim planları
Hava kanalı boyutları
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250
YTK 7200 Kazı ve yerleşim planları
Hava kanalı boyutları
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250
1 - Temiz hava girişi :1450 x 500 mm 2 - Pis hava çıkışı:800 x 600 mm 3 - Brülör egzosu : 250

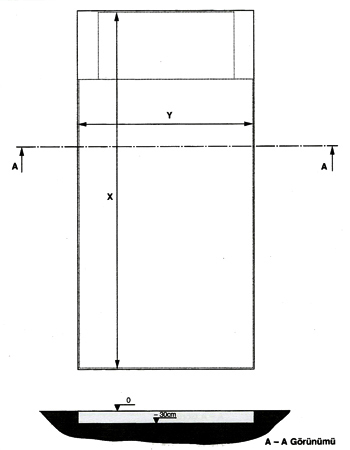

Otomobil Boyama Fırınları (Gömme zemin boyutları)
B) Üniteler Arkada
Kabin Boyutları
| - | YTK 600 | YTK 6600 | YTK 7200 |
| X | 7,8 | 8,4 | 9 |
| Y | 4,1 | 4,1 | 4,1 |

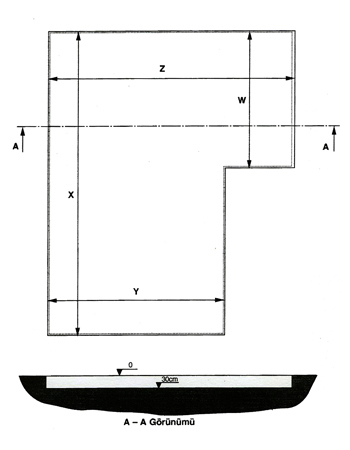

Otomobil Boyama Fırınları (Gömme zemin boyutları)
B) Üniteler Arkada
Kabin Boyutları
| - | YTK 600 | YTK 6600 | YTK 7200 |
| X | 6,1 | 6,7 | 7,3 |
| Y | 4,1 | 4,1 | 4,1 |
| Z | 5,6 | 5,6 | 5,6 |
| W | 0,3 | 0,3 | 0,3 |
Not : Mevcut zemindeki tadilart çalışmasında, zemin düz olmalı ve terazi ile ölçülmesi gerekmektedir.
